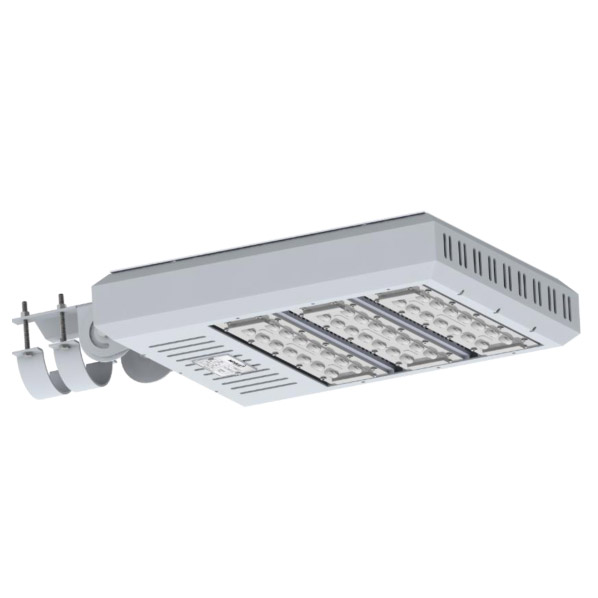

Luminária LED para uso em iluminação pública composta por módulos com LED Lighting Class CREE®
Potências do Sistema: 30W, 50W, 60W, 100W, 120W, 150W, 200W ou 250W
Grau de Proteção: IP66
Vida Útil: 100.000h (Com Certificação LM80)
Dimerizável 1-10V
Programação Inteligente do Fluxo Luminoso****
Características Gerais
Aplicação – Na iluminação de estradas, rodovias, avenidas, ruas, pontes, viadutos, parques, estacionamentos, etc.
Instalação – Em braço, poste curvo ou em poste reto. Para correta instalação utilizar o manual.
Fixação – Encaixe em tubo com diâmetro de Ø48 ou 60,3mm através de aperto dos parafusos disponibilizados externamente. O suporte de fixação permite ajuste do ângulo de inclinação.
Manutenção – Fácil acesso aos equipamentos para substituição do driver e dos módulos LED.
Embalagem – Em caixa de papelão reforçada, facilitando o transporte e armazenamento.
Óptica e Elétrica
- Fonte de luz composta por placas LED Lighting Class CREE® contendo 12, 14 ou 16 LEDs de alta potência e eficiência luminosa, com certificação conforme norma IES LM80 + TM21 para manutenção de fluxo X tempo. IRC > 70 (índice de reprodução de cores ).
- Temperatura de Cor: 5000K (Luz Branca). Outras temperaturas de cores sob consulta.
- Vida útil 000h com manutenção de no mínimo 70% do fluxo luminoso inicial ao final da vida útil (L70).
- Lente em PMMA com proteção Anti-UV e Anti-Amarelamento com resistência a impactos (IK08) com distribuição luminosa do facho de luz conforme norma IESNA tipos I, II, III, IV ou V.
- Fonte de alimentação com proteção IP66, tensão 120-277Vac, frequência 50/60Hz, THD <10%, fator de potência >0,95 com proteção contra curta-circuito, sobretensão, sobrecorrente, sobreaquecimento e contra surtos 6kV, dimerizável 1-10V.
- Opcional: Fonte de alimentação IP67, tensão 200-250Vac, proteção 4kV, não dimerizável.
- Temperatura de Operação: -40°C ~ +55°C
- Opcional: Protetor contra surtos classe II (NBR IEC 61.643-1) para suportar ondas de tensão 10kV @1,2/50µs e correntes de surtos de 12kA @8/20µs.
- Opcionais: Sistema de telegestão, relé fotoelétrico ou somete com a tomada/base para encaixe do relé fotoelétrico.
- Opcional: Fornecido com tensão para corrente contínua (Vcc).
*Duração estimada com base na vida útil considerando uso diário de 12h (anual 4.380h) em ambiente com temperatura até 35°C.
**A garantia aplica-se desde que o produto seja utilizado em corretas condições de uso e para modelos sem emergência. Consulte-nos maiores informações.
*** Economia de energia comparando-se a luminária LED 350W com luminária pública convencional com reator e lâmpada de 1000W.
****Consulte-nos para fornecimento com regulagem automática do Fluxo Luminoso conforme necessidade da aplicação, maiores informações na página 3.
*****Grau de proteção IP66 para os componentes eletrônicos
Características Construtivas
- Corpo em alumínio laminado, com alta resistência mecânica e a corrosão.
- Suporte de fixação em aço, com alta resistência mecânica.
- Módulo dissipador em alumínio extrudado com formato especialmente desenvolvido, garantindo uma excelente dissipação do calor gerado pelo LED, contribuindo assim para uma longa durabilidade.
- Parafusos e arruelas fabricados em aço inox.
- Acabamento padrão: Pintura epóxi com alta resistência à corrosão na cor cinza claro (Munsell N 6,5).
Disponibilidade nas cores preta ou branca ou outras cores sob consulta.

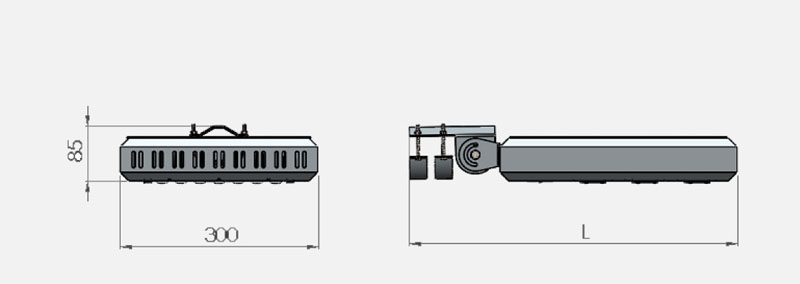

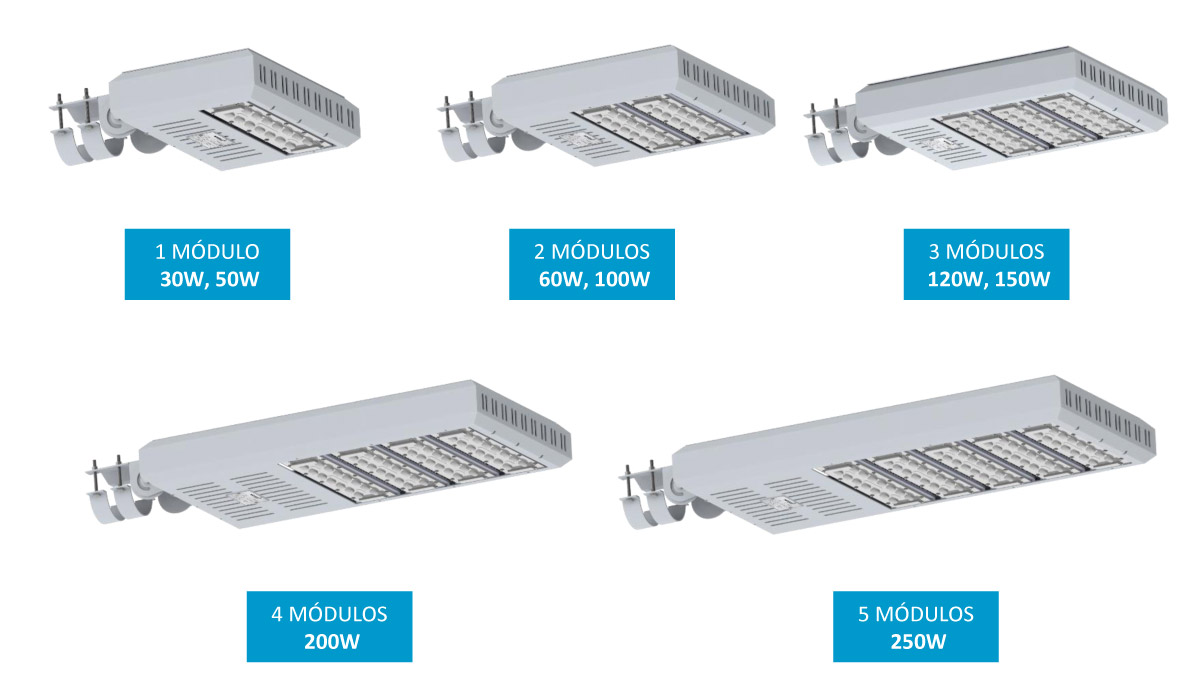

Potência | Quant. | Fluxo | Eficiência | Fluxo | Eficiência | Equivalência | Dimensão L | Peso | ||
Código | do | Luminoso | do LED* | Luminoso | da Lum.* | |||||
Módulo | ** | (mm) | (Kg) | |||||||
Sistema* | do LED* | (Tj à 25°C) | da Lum.* | (Tj à 65°C) | ||||||
EXL12/30 | 30W | 1 | 3.948 lm | 149 lm/W | 3.248 lm | 108 lm/W | 70W | 356 | 4,0 | |
EXL12/50 | 50W | 1 | 5.832 lm | 125 lm/W | 4.798 lm | 90 lm/W | 100W | 356 | 4,0 | |
EXL12/60 | 60W | 2 | 7.626 lm | 151 lm/W | 6.220 lm | 109 lm/W | 150W | 431 | 5,0 | |
EXL12/100 | 100W | 2 | 11.664 lm | 125 lm/W | 9.597 lm | 95 lm/W | 250W | 431 | 5,0 | |
EXL12/120 | 120W | 3 | 14.837 lm | 136 lm/W | 12.208 lm | 106 lm/W | 250W | 506 | 6,0 | |
EXL12/150 | 150W | 3 | 17.496 lm | 125 lm/W | 14.396 lm | 97 lm/W | 250/400W | 506 | 6,0 | |
EXL12/200 | 200W | 4 | 22.478 lm | 127 lm/W | 19.195 lm | 97 lm/W | 400W | 688 | 7,0 | |
EXL12/250 | 250W | 5 | 28.310 lm | 127 lm/W | 23.993 lm | 96 lm/W | 400/600W | 764 | 8,0 | |
Potência do Sistema = Potência LED + Consumo do Driver. *Índices sujeitos a variação +/- 6%.
**Equivalência com eficiência superior a luminária pública convencional com lâmpada HID e reator na potência citada.
