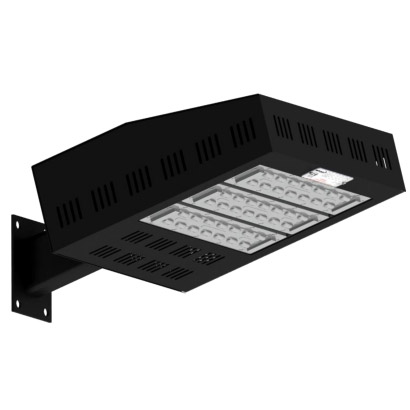

Luminária LED para uso em iluminação pública decorativa composta por módulos com LED Lighting Class CREE®
Potências do Sistema: 30W, 50W, 60W, 100W, 120W ou 150W
Grau de Proteção: IP66
Vida Útil: > 100.000h (Com Certificação LM80)
Programação Inteligente do Fluxo Luminoso****
Características Gerais
Aplicação – Na iluminação de fachadas, estacionamentos, condomínios, prédios, parques, jardins, praças, etc. Instalação – Em parede. Para correta instalação utilizar o manual.
Fixação – Por meio de 4 parafusos (não fornecidos) fixados no suporte de sustentação. Manutenção – Fácil acesso aos equipamentos para substituição do driver e dos módulos LED. Embalagem – Em caixa de papelão reforçada, facilitando o transporte e armazenamento.
Óptica e Elétrica
- Fonte de luz composta por placas LED Lighting Class CREE® contendo 12, 14 ou 16 LEDs de alta potência e eficiência luminosa, com certificação conforme norma IES LM80 + TM21 para manutenção de fluxo X tempo. IRC > 70 (índice de reprodução de cores ).
- Temperatura de Cor: 5000K (Luz Branca). Outras temperaturas de cores sob consulta.
- Vida útil para o LED > 100.000h com baixa depreciação luminosa, conforme certificação LM80 e para o equip. auxiliar 50.000h.
Lente em PMMA com proteção Anti-UV e Anti-Amarelamento com resistência a impactos (IK08) com distribuição luminosa do facho de luz conforme norma IESNA tipos I, II, III, IV ou V
- Fonte de alimentação com proteção IP66, tensão 120-277Vac, frequência 50/60Hz, THD <20%, fator de potência >0,9 com proteção contra curta-circuito, sobretensão, sobrecorrente, sobreaquecimento e contra surtos 6kV (padrão) ou 10kV (opcional).
- Temperatura de Operação: -40°C ~ +55°C
- Opcional: Fornecido com tensão para corrente contínua (Vcc).
*Duração estimada considerando uso diário de 9h (anual 3.285h), descartando-se fatores depreciativos relativos a cada local instalado. **A garantia aplica-se desde que o produto seja utilizado em corretas condições de uso. Consulte-nos maiores informações.
*** Economia de energia comparando-se a luminária LED 150W com luminária pública convencional com reator e lâmpada de 400W.
****Consulte-nos para fornecimento com regulagem automática do Fluxo Luminoso conforme necessidade da aplicação.
Características Construtivas
- Corpo e suporte de fixação em chapa de aço tratada com aberturas para melhor resfriamento e eficiência do sistema.
- Módulo dissipador em alumínio extrudado com formato especialmente desenvolvido, garantindo uma excelente dissipação do calor gerado pelo LED, contribuindo assim para uma longa durabilidade.
- Parafusos e arruelas fabricados em aço inox.
- Acabamento padrão: Pintura epóxi com alta resistência à corrosão na cor
Disponibilidade nas cores cinza claro, branca ou outras cores sob consulta.
Programação Inteligente
- Nossa linha de luminárias LED EDL20 possui possibilidade de regulagem automática do Fluxo Luminoso (lm) / Potência (W) em um determinado horário/período pré-definido, proporcionando assim uma economia ainda maior quanto ao consumo de energia elétrica. Ressaltando que esta programação somente poderá ser feita em nossa fábrica.
• Exemplo: Podemos configurar para que as luminárias no período de menor movimentação no local de aplicação operem com 70% do Fluxo Luminoso em um determinado intervalo de tempo e após o término deste horário automaticamente as luminárias voltam ao fluxo luminoso inicial (100%) ou ainda poderão sofrer outras variações (50%, 80%, etc.) conforme programação, reduzindo assim ainda mais o consumo de energia elétrica neste período pré-definido.

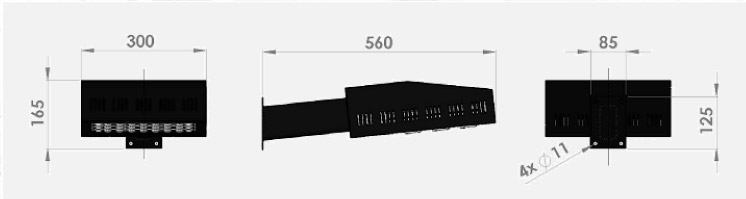

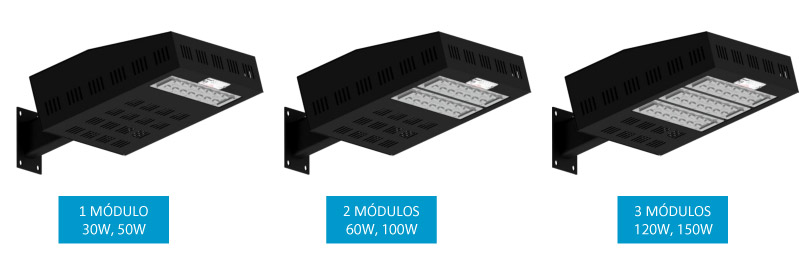

Código | Potência do Sistema* | Quant. Módulo | Fluxo Luminoso do LED* | Eficiência do LED* (Tj à 25°C) | Fluxo Luminoso da Lum.* | Eficiência da Lum.* (Tj à 65°C) | Equivalência ** | Dimensões (mm) | Peso (Kg) | ||||||||
EDL20/30 | 30W | 1 | 3.948 lm | 149 lm/W | 3.248 lm | 108 lm/W | 70W | 560x300x165 | 6,0 | ||||||||
EDL20/50 | 50W | 1 | 5.832 lm | 125 lm/W | 4.798 lm | 90 lm/W | 100W | 6,0 | |||||||||
EDL20/60 | 60W | 2 | 7.626 lm | 151 lm/W | 6.220 lm | 109 lm/W | 150W | 7,0 | |||||||||
EDL20/100 | 100W | 2 | 11.664 lm | 125 lm/W | 9.597 lm | 95 lm/W | 250W | 7,5 | |||||||||
EDL20/120 | 120W | 3 | 14.837 lm | 136 lm/W | 12.208 lm | 106 lm/W | 250W | 9,0 | |||||||||
EDL20/150 | 150W | 3 | 17.496 lm | 125 lm/W | 14.396 lm | 97 lm/W | 250/400W | 9,0 | |||||||||
Potência do Sistema = Potência LED + Consumo do Driver. *Índices sujeitos a variação +/- 10%. **Equivalência com eficiência superior a luminária pública convencional com lâmpada HID e reator na potência citada |
